自動ドア

BO-SS

boss

スライド+スイング機能を搭載した ブレイクアウトシステム

  • BO-SS-S | 片引
  • BO-SS-D | 両引
  • ブレイク
  • 内蔵タイプ
  • 自動ドア

おもな特長

1.通常はスライドドアとして使用し、荷物の搬入出時等、状況に応じてブレイクアウト(フルオープン)にすることにより、開口部を最大限に利用。
2.ステンレス、スチールフロントサッシ(フラットバー納め)に納められます。
3.大きな物の出し入れや、イベント時に便利。

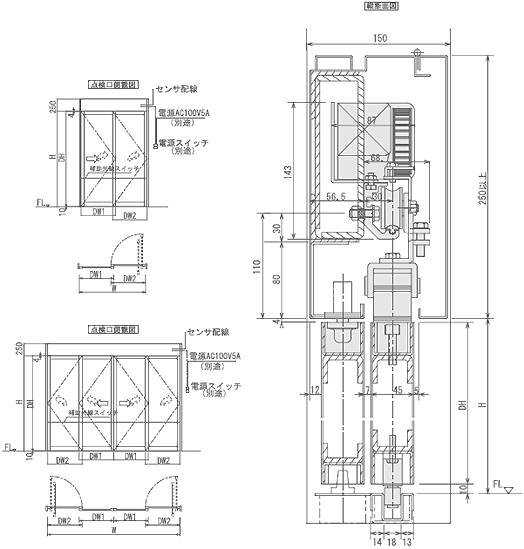

図面

BO-SS
機種名BO-SS-SBO-SS-D
ドア開閉タイプ片引両引
エンジン取付方法内蔵型
適用ドア質量 (kg)130kg90kg×2
適用ドア面積 (m2)Max . 2.4Max . 2.2
適用ドア幅:DW (mm)650~1000
対応縦横比率(縦:横) Max . 3: 1
使用電源AC 100V 5A
最大使用可能風速15m/sec

ダウンロード

姿図・片引 PDF DXF DWG DWG姿
姿図・両引
縦断面図
