自動ドア

RD

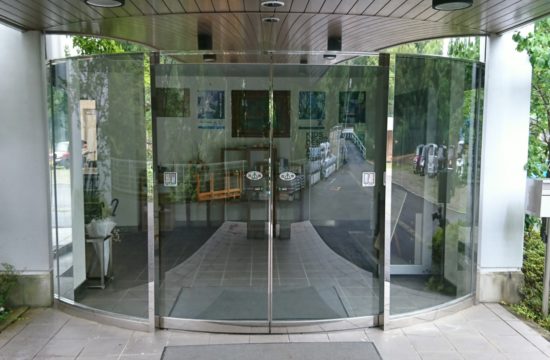

円形自動ドアの曲線が生み出す豪華なエントランス

  • RDS-250 | 片引 1/4円
  • RDD-250 | 両引 半円
  • 内蔵タイプ
  • 円形
  • 自動ドア

おもな特長

1.さまざまな形の円形ドアの設計が可能で、豪華なイメージ作りのエントランスに最適。
2.全円タイプは、風除室の構成が可能。
3.エントランスに個性的で高級感あふれる演出を。
4.ドア幅の割りに開口が大きくとれる合理的な形状。
5.特徴のあるエントランスを印象づけます。

RD RD

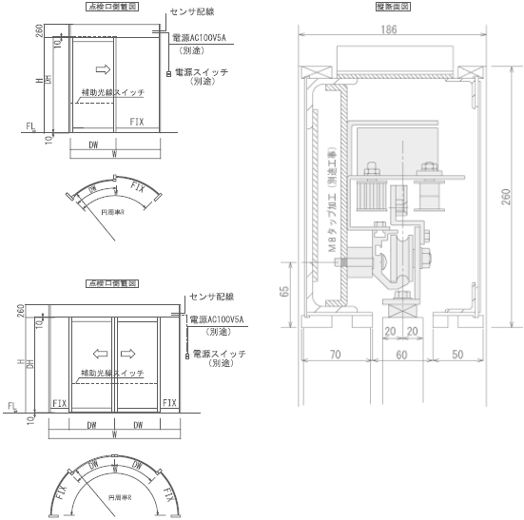

図面

RD
機種名RDS-250RDD-250
ドア開閉タイプ片引 1/4円両引 半円
エンジン取付方法オーダー内蔵サッシ
適用ドア質量 (kg)80kg70kg×2
適用ドア面積 (m2)Max . 2.8MAX.2.6
適用ドア幅:DW (mm)762~1067
対応縦横比率(縦:横) Max . 3: 1
使用電源AC 100V 5A
最大使用可能風速15m/sec
最小R(半径)R 1200(ドア芯)

ダウンロード

姿図・片引 PDF DXF DWG DWG姿
姿図・両引
縦断面図
