自動ドア

TRI

TRI

トリプルスライドにより狭い開口部をより広く活用できます

  • TRI-S | 片引
  • TRI-D | 両引
  • 内蔵タイプ
  • 多重スライドタイプ
  • 自動ドア

おもな特長

1.ドア3枚を同方向に引き込むため、開口部はFix幅の3倍。
2.引込み部分が狭い場所でも、広い開口部を確保。
3.ドア3枚を3対2、2対1の速度で開閉させるシステムを採用。
4.特徴のあるエントランスを印象づけます。
5.大きな物の出し入れやイベント時に便利。

動画

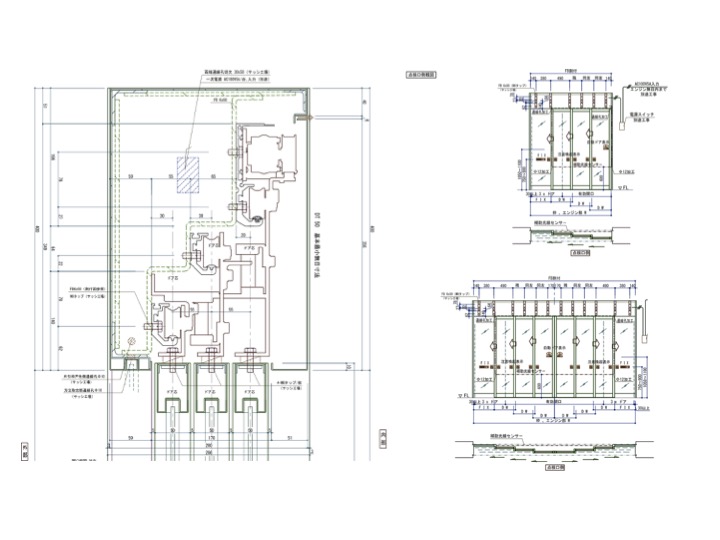

図面

TRI
機種名TRI-STRI-D
ドア開閉タイプ片引両引
エンジン取付方法オーダーメイドサッシ納まり
適用ドア質量 (kg)80kgx370kg×6
適用ドア面積 (m2)Max . 2.2MAX.2.0
適用ドア幅:DW (mm)650~1000
対応縦横比率(縦:横) Max . 4.5: 1
使用電源AC 100V 5A
最大使用可能風速15m/sec

ダウンロード

姿図・片引PDF
姿図・両引PDF
縦断面図PDF
