自動ドア

UNB

UNB

優れた耐久性とあらゆるニーズに対応

  • UNB-S | 片引
  • UNB-W | 両引
  • スライドタイプ(中量)
  • 内蔵タイプ
  • 自動ドア

おもな特長

1.ステンレス、スチールオーダーサッシ納まりに最適。
2.全閉時には、ドアを常に閉り方向に押し付ける機能を備えているので、戸先に隙間が生じません。
3.ショップフロントから一般のビルのビルフロントまで幅広く適合します。

UNB

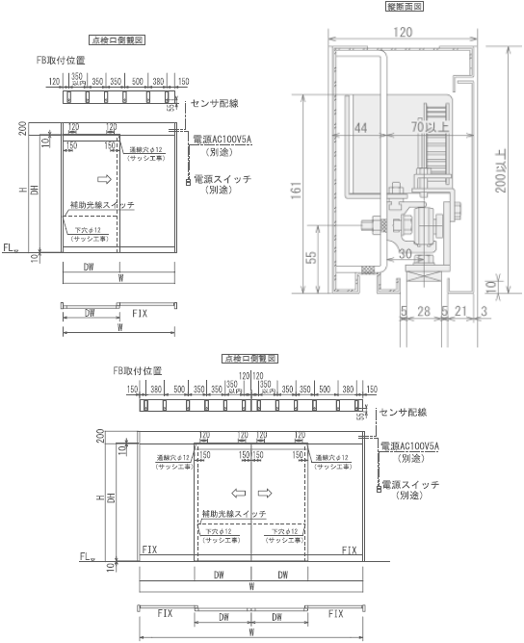

図面

UNB
機種名UNB-SUNB-W
ドア開閉タイプ片引両引
エンジン取付方法内蔵型
適用ドア質量 (kg)80kg70kg×2
適用ドア面積 (m2)Max . 2.8MAX.2.6
適用ドア幅:DW (mm)650~1250
対応縦横比率(縦:横) Max . 4: 1
使用電源AC 100V 5A
最大使用可能風速15m/sec

ダウンロード

姿図・縦断面図 PDF DXF DWG DWG姿
