自動ドア

JA-100DRAG

既存引き戸ドアを簡単に自動ドア化!コンパクト軽量タイプ

  • JA-100DRAG-S | 片引
  • JA-100DRAG-D | 両引
  • スライドタイプ(軽量)
  • 直付タイプ
  • 自動ドア

おもな特長

1.無目見付け取付寸法が100mmのコンパクトサイズ。
2.既存引き戸からの自動ドア化に最適。
3.木製建具に最適。
4.高性能と小型化を両立。

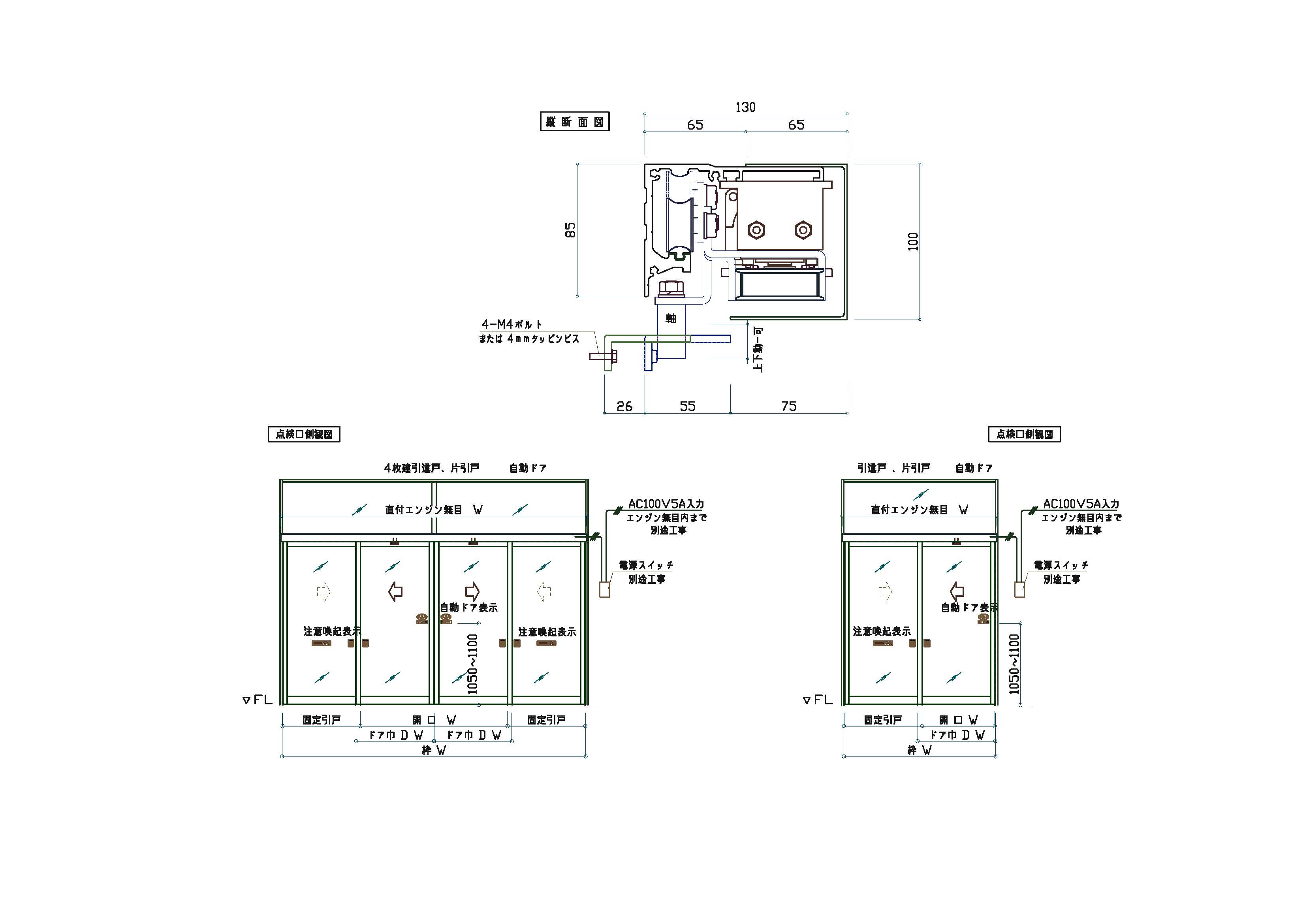

図面

JA-100DRAG
機種名JA100DRAG-SJA100DRAG-D
ドア開閉タイプ片引両引
エンジン取付方法直付型
適用ドア質量 (kg)40kg35kg×2
適用ドア面積 (m2)Max . 2.2Max . 2.0
適用ドア幅:DW (mm)650~1100
対応縦横比率(縦:横) Max . 3.5: 1
使用電源AC 100V 5A
最大使用可能風速15m/sec

ダウンロード

姿図PDF
縦断面図PDF
