自動ドア
JA-270

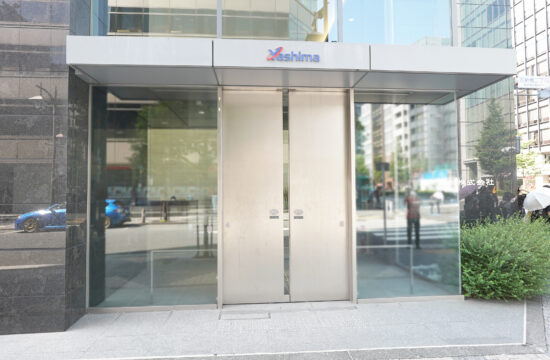

大型ドア・開口高の大きい場所に
- JA-270（片引き・両引き）
- スライドタイプ（重量）
- 直付タイプ
- 自動ドア
おもな特長
1.高機能かつ高耐久なユニット設計により大型重量ドアを力強く稼働させます。
2.動作時の騒音を抑え、静かで滑らかな開閉を実現します。
3.ユニット化されたシンプルな構造により設置やメンテナンス作業の効率を向上させます。
4.硬質アルミ製ハンガーレールと樹脂吊車セットを標準装備し、耐久性と軽快な動作を両立します。

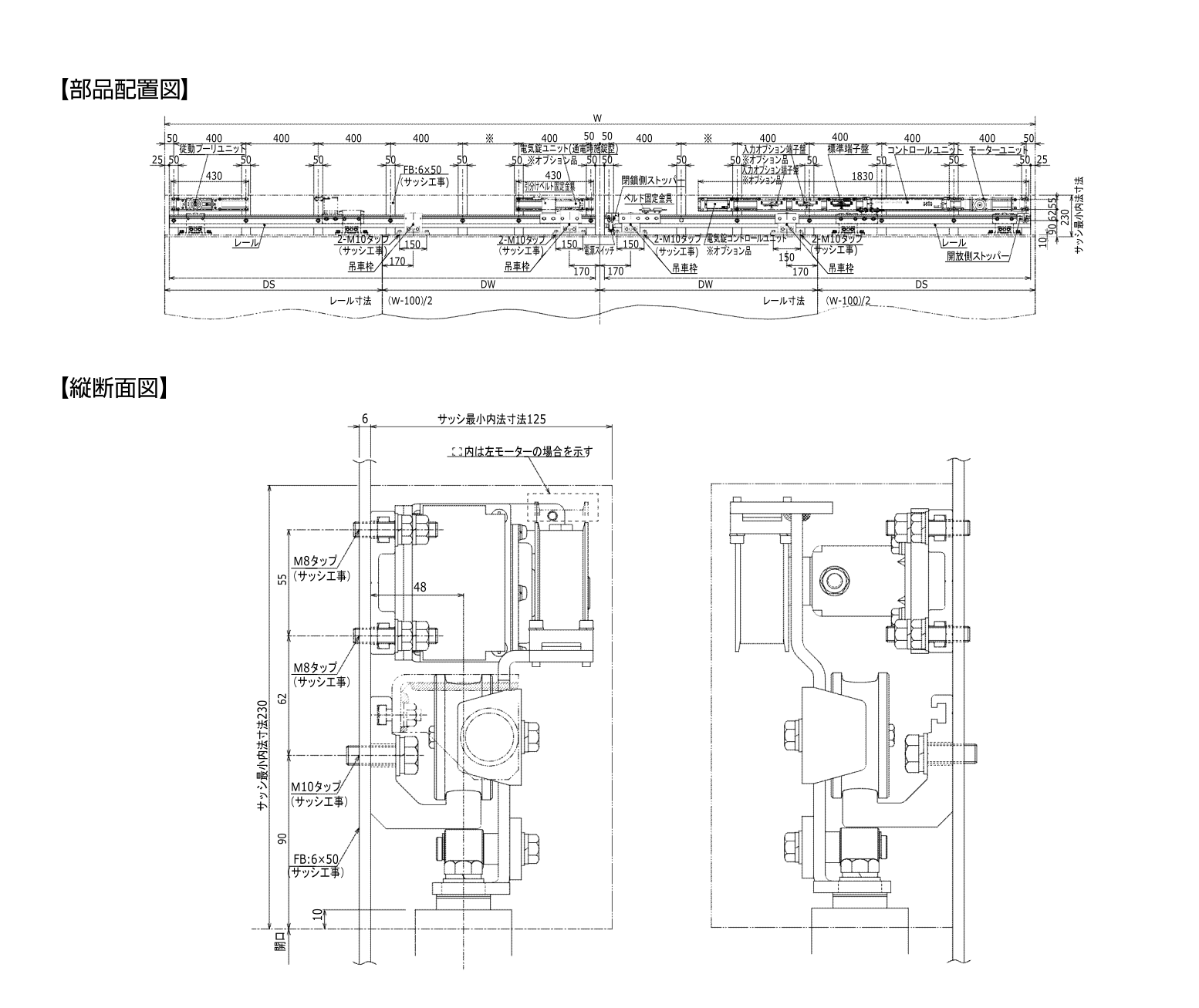

図面
| 片引き | 両引き | ||
|---|---|---|---|
| 駆動装置 | 適用扉質量 | 200kg以下×1枚 | 200kg以下×2枚 |
| 適用ドア面積 | 最大4.0㎡ ※ | 最大3.0㎡ ※ | |
| 適用ドア幅 | 1000〜3000mm ※ | 1000〜2700mm ※ | |
| 開閉速度 | 250〜400mm/秒 可変 | 250〜400mm/秒 可変 | |
| 対応縦横比率 | 1：3 ※ | ||
| 電源 | AC100V ±10％ 50/60Hz 7A | ||
| 平均消費電力 | 130W | ||
| 駆動方式 | 150W DCブラシレスモーター 歯付ベルト駆動 |
||
| 手動開閉力 | 100N以下 | ||
| 開放停止時間 | 0〜10秒 可変 | ||
| 補助センサー | 検出方式 | 透過型 | |
| 投光素子 | 赤外発光ダイオード | ||
| 受光素子 | フォト・トランジスター | ||
| 設定距離 | 8m以下 | ||
| 応答時間 | 遮光時：30msec以下 受光時：1sec以下 | ||
| 標準装備 | キャッチリターン機能／補助センサー回路／各種特殊動作 | ||
| オプション | 電気錠／停電時駆動装置／各種信号入出力 | ||
※範囲外については要相談
