自動ドア

DS-230

DS-230

狭い開口部をより広く活用

  • DSS-230 | 片引
  • DSD-230 | 両引
  • 多重スライドタイプ
  • 自動ドア

おもな特長

1.ドア2枚を同方向に引き込むため、開口部はFix幅の2倍。
2.引込み部分が狭い場所でも、広い開口部を確保。
3.ドア2枚を2対1の速度で開閉させるシステムを採用。
4.特徴のあるエントランスを印象づけます。
5.大きな物の出し入れや、イベント時に便利。

DS-230 DS-230

動画

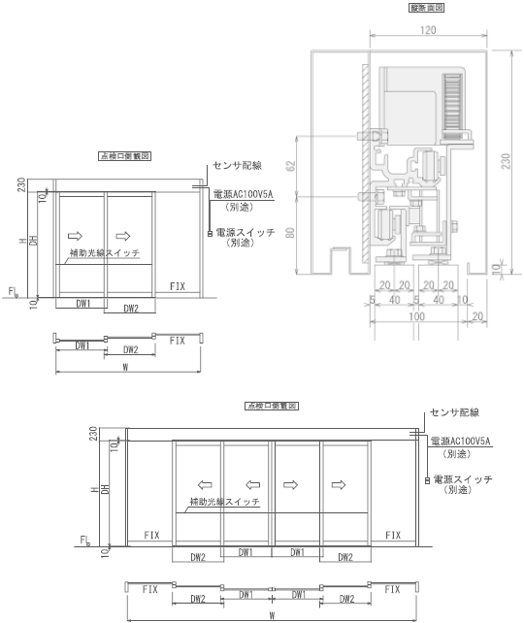

図面

DS-230
機種名DSS-230DSD-230
ドア開閉タイプ片引両引
エンジン取付方法オーダーメイドサッシ納まり
適用ドア質量 (kg)80kgx270kg×4
適用ドア面積 (m2)Max . 2.2Max . 2.0
適用ドア幅:DW (mm)650~1000
対応縦横比率(縦:横) Max . 4.5: 1
使用電源AC 100V 5A
最大使用可能風速15m/sec

ダウンロード

姿図・片引 PDF--
姿図・両引 PDF--
縦断面図(ドア厚28mm) PDF DXF DWG
縦断面図(ドア厚40mm) PDF DXF DWG
